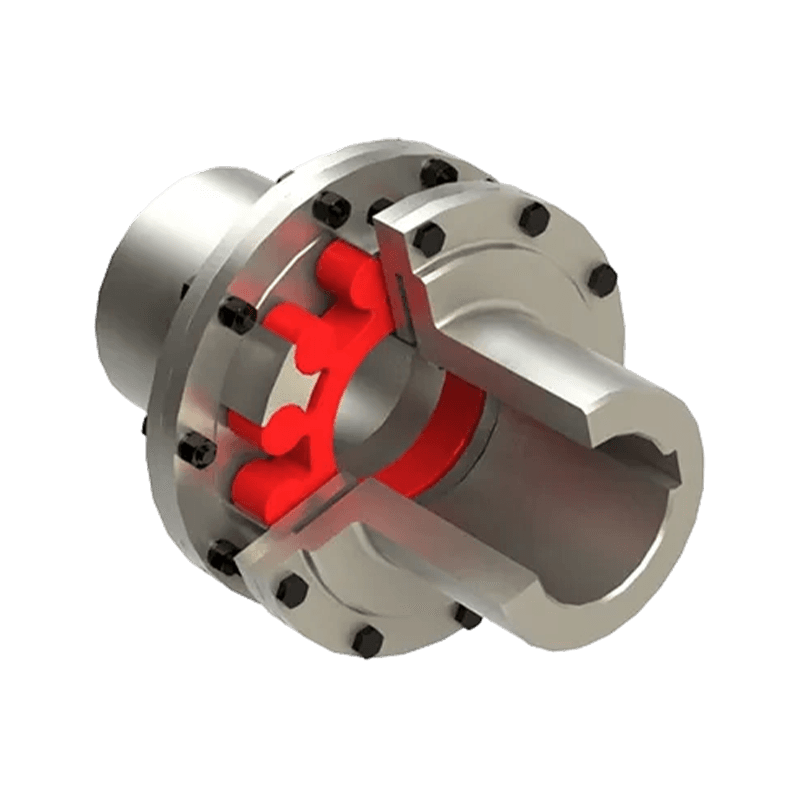

Acoplamiento elástico en forma de ciruela tipo MCS (Q/YM 35014X-2018)

El acoplamiento elástico de forma de ciruela es comúnmente conocido en la industria como acoplamiento de mandíbulas o acoplamiento de araña.

Características estructurales del acoplamiento elástico tipo ciruela tipo MCS

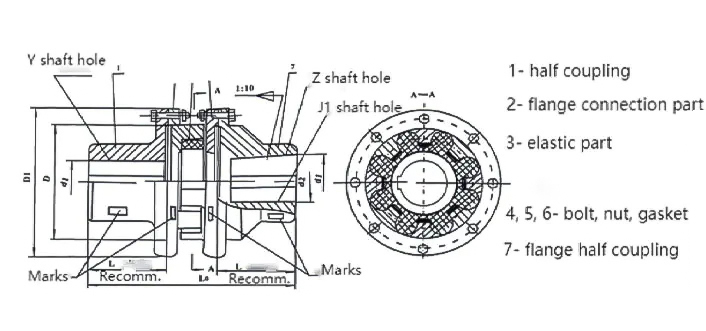

Componentes básicos: Compuesto principalmente por dos semiasociadores de brida con garras salientes،piezas de conexión de brida, elementos elásticos en forma de ciruela, pernos, tuercas y arandelas, etc. Los elementos elásticos en forma de ciruela se colocan entre las garras salientes de los dos semiasociadores para lograr la conexión de los dos semiasociadores.

Diseño de doble brida: Ambos extremos están equipados con discos de brida. Mediante componentes de conexión como pernos, se pueden conectar a las bridas o superficies de instalación de otros equipos, haciendo la instalación más cómoda y estable, y asegurando la coaxialidad del acoplamiento y la conexión del equipo.

Características de rendimiento

• Fuerte capacidad de compensación de desplazamiento: Cuando existe un desplazamiento relativo entre los dos ejes, los elementos elásticos sufrirán una deformación elástica correspondiente, logrando así una compensación automática, y pueden compensar los desplazamientos radiales, angulares y axiales entre los dos ejes dentro de un cierto rango.
• Buen efecto amortiguador y de absorción de impactos: Los elementos elásticos tienen buena elasticidad, lo que puede absorber y amortiguar eficazmente la vibración y el impacto en el proceso de transmisión, reducir el ruido, proteger los componentes de transmisión del equipo y extender la vida útil del equipo.
• Alta eficiencia de transmisión: La eficiencia general de la transmisión puede alcanzar más del 99% y puede transferir torque de manera eficiente, lo que garantiza la confiabilidad de la transmisión de potencia.
• Operación estable y confiable: Tiene un buen rendimiento de aislamiento eléctrico, lo que puede evitar la influencia de interferencias eléctricas en el funcionamiento del equipo.
• Fácil mantenimiento: La estructura es sencilla, no requiere lubricación, la carga de trabajo de mantenimiento es pequeña y puede funcionar de forma continua durante mucho tiempo.
• Amplia aplicabilidad: Adecuado para arranques frecuentes, rotación hacia adelante y hacia atrás, velocidad media, par medio y condiciones de trabajo de alta confiabilidad. La temperatura ambiente de trabajo es de -35℃ a 80℃, la transmisión de par nominal es de 25-12500N・m y la velocidad permitida es de 1500-15300r/min.
