Acoplamiento de diafragma MP (Q/YP 21001X-2018)

Rendimiento estructural

1. Según el par de transmisión y la flexibilidad de los tamaños de cuatro, seis, ocho, diez y doce formas de cintura dividida.
2. Gran capacidad de carga, amplio rango de aplicación, larga vida útil, par nominal de transferencia de 0,063-10000KN.m.
3. La temperatura de funcionamiento de -40 ℃a 250℃ y la falta de lubricación pueden funcionar en medios corrosivos.
4. En comparación con el acoplamiento de engranajes, la estructura simple, el fácil procesamiento, el mantenimiento, la pequeña vibración, la ausencia de ruido y la idoneidad para el uso a alta velocidad.
5. Fácil de instalar y desmontar, comprobar, desmontar las partes principal y esclava del sistema de transmisión se pueden quitar sin desplazamiento axial. Ampliamente utilizado en metalurgia, laminación de acero, minería, industria química, construcción naval, bombas, ventiladores y otras industrias.

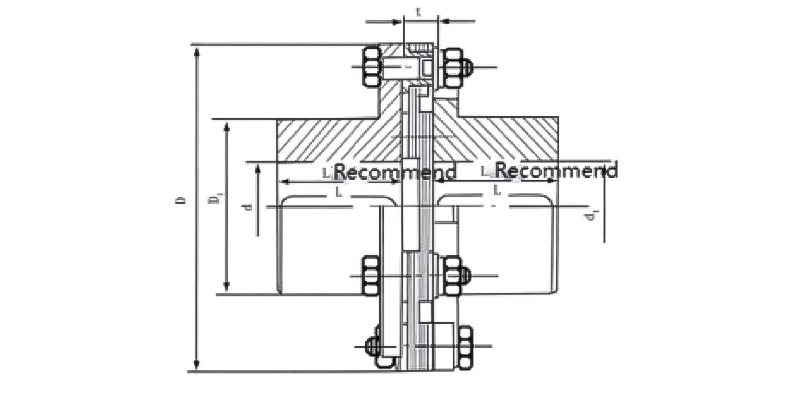

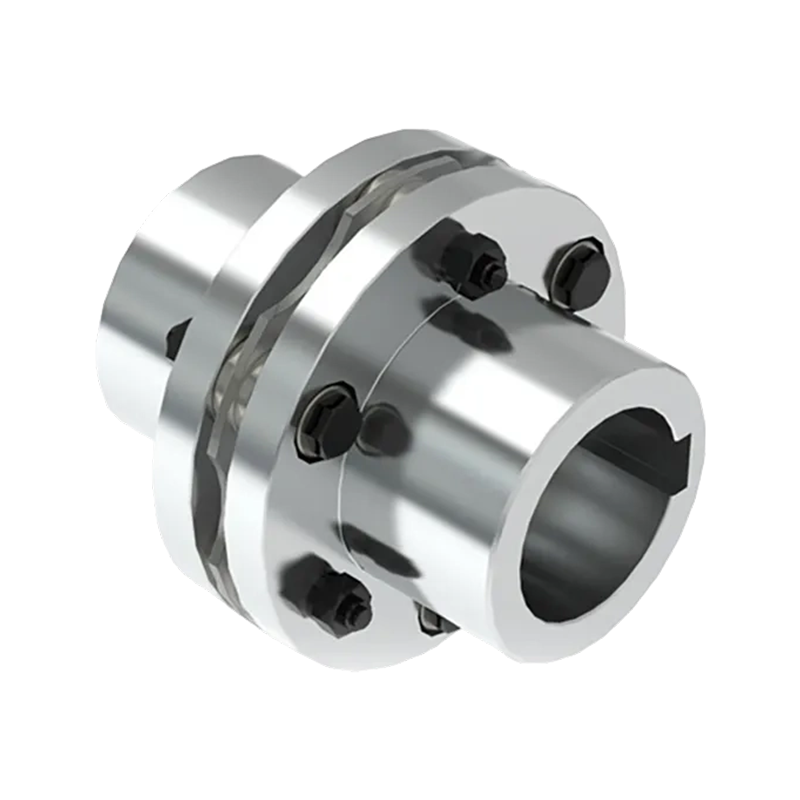

Acoplamiento de diafragma MP: un perfil completo
Introducción
El acoplamiento de diafragma MP es un dispositivo mecánico especializado diseñado para conectar dos ejes giratorios, permitiendo la transmisión de par y movimiento de rotación. Este acoplamiento es conocido por su precisión, alta capacidad de torque y capacidad para adaptarse a diversas formas de desalineación sin sacrificar el rendimiento. Es un componente esencial en muchas aplicaciones industriales donde la confiabilidad y la eficiencia son primordiales.

Diseño y Construcción

El acoplamiento de diafragma MP está construido con varios componentes clave que trabajan juntos para proporcionar un rendimiento óptimo:

• Paquete de diafragma: La característica central del acoplamiento, que consiste en múltiples diafragmas metálicos delgados hechos de materiales de alta resistencia como el acero inoxidable. Estos diafragmas son lo suficientemente flexibles para manejar la desalineación pero lo suficientemente fuertes para transmitir un torque significativo.
• Huburi: Estas son las piezas finales que se conectan a los ejes. Fabricados con materiales duraderos como acero o aluminio, los bujes garantizan una fijación segura y una transmisión de par eficiente.
• Sujetadores: Se utilizan pernos y tornillos de alta precisión para fijar el paquete de diafragma a los cubos, lo que garantiza una conexión firme y segura que mantiene la integridad del acoplamiento.

Características y beneficios

• Alta capacidad de par: Los acoplamientos de diafragma MP están diseñados para soportar altos niveles de torque, lo que los hace ideales para aplicaciones de servicio pesado.
  Adaptación a la desalineación: el diseño permite compensar la desalineación angular, axial y radial, protegiendo la maquinaria contra tensiones y posibles daños.
• Mantenimiento mínimo: El diseño del acoplamiento elimina la necesidad de un mantenimiento regular, reduciendo el tiempo de inactividad y los costos operativos.
  Precisión y confiabilidad: garantiza un rendimiento constante, lo cual es crucial en aplicaciones que requieren alta precisión, como los sectores aeroespacial y energético.
• Operación de alta velocidad: La construcción equilibrada y liviana permite que el acoplamiento funcione a altas velocidades con una vibración mínima, mejorando la eficiencia y la vida útil de los equipos conectados.

Aplicaciones

Los acoplamientos de diafragma MP se utilizan en diversas industrias debido a su robustez y versatilidad:

• Aeroespacial: Se utiliza para conectar motores a cajas de cambios, donde un rendimiento confiable en condiciones extremas es esencial.
• Generación de energía: Empleados en turbinas y generadores por su capacidad para manejar un par alto y garantizar confiabilidad.
• Petroquímica: Se utiliza en bombas y compresores donde la precisión y la capacidad de adaptarse a la desalineación son fundamentales.
• Marino: Se aplica en sistemas de propulsión que requieren alta capacidad de par y durabilidad.

Instalación y mantenimiento

Si bien los acoplamientos de diafragma MP están diseñados para no requerir mantenimiento, la instalación adecuada es crucial para un rendimiento óptimo. Esto implica una alineación precisa de los ejes y una fijación segura de los componentes de acoplamiento. Las inspecciones periódicas, aunque poco frecuentes, ayudan a garantizar que el acoplamiento se mantenga en excelentes condiciones y funcione de manera confiable durante toda su vida útil.

Conclusión
El acoplamiento de diafragma MP se destaca como un componente sofisticado y esencial en los sistemas mecánicos, ofreciendo confiabilidad inigualable, alta capacidad de torque y la capacidad de manejar desalineaciones. Su uso generalizado en industrias críticas subraya su importancia para garantizar el funcionamiento fluido y eficiente de la maquinaria, lo que la convierte en un elemento vital en el campo de la ingeniería mecánica.
