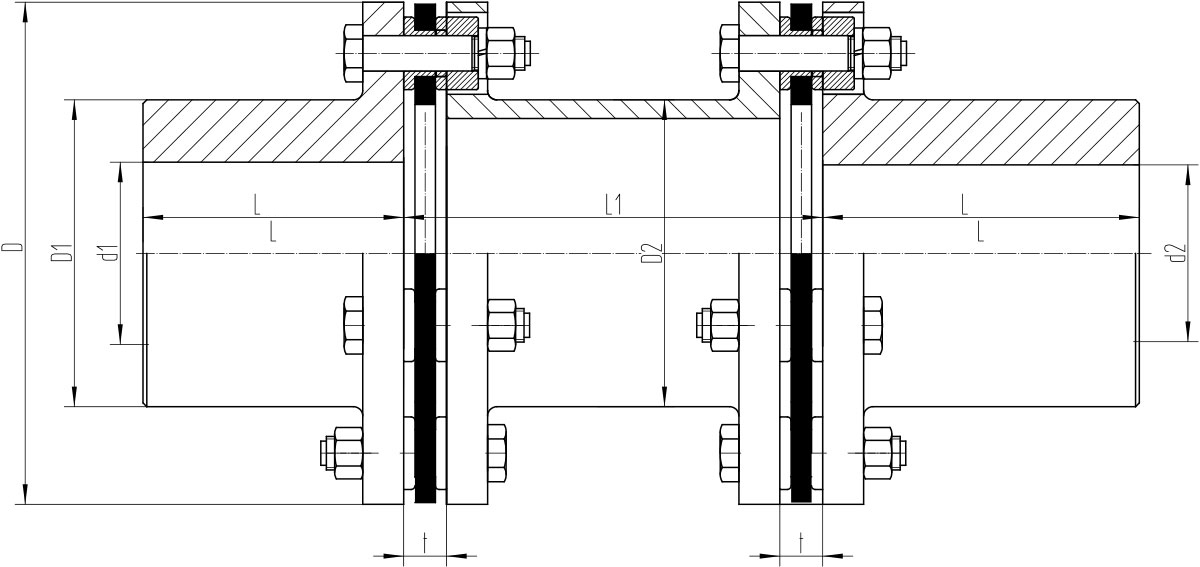

Acoplamiento de diafragma tipo MPJ con eje intermedio tipo (Q/YP 21002X-2018)

Descripción general
El acoplamiento de diafragma tipo MPJ con eje intermedio es un componente mecánico de alto rendimiento diseñado para conectar dos ejes en un sistema de transmisión de potencia, asegurando la transferencia de torque y al mismo tiempo acomodando la desalineación entre los ejes. Este tipo de acoplamiento es particularmente útil en aplicaciones que requieren conexiones de ejes de larga distancia y ofrece varias ventajas, incluida una alta rigidez torsional, bajo mantenimiento y la capacidad de manejar altas velocidades de rotación.

Diseño y Construcción
1. Elementos del diafragma:
La característica principal del acoplamiento tipo MPJ son sus elementos de diafragma. Se trata de placas metálicas delgadas y flexibles que permiten una ligera flexión y movimiento axial manteniendo al mismo tiempo un alto grado de rigidez torsional. Los diafragmas están diseñados para manejar desalineaciones como desalineaciones angulares, axiales y paralelas.
2. Eje intermedio:
La inclusión de un eje intermedio permite que el acoplamiento abarque distancias mayores entre las máquinas conectadas. Este eje intermedio suele estar hecho de materiales de alta resistencia para garantizar durabilidad y confiabilidad en diversas condiciones operativas.
3. Cubo y bridas:
El acoplamiento consta de cubos que se fijan a los respectivos ejes y bridas que fijan los diafragmas en su lugar. Estos componentes están diseñados con precisión para garantizar un ajuste seguro y un rendimiento óptimo.
4. Pernos y sujetadores:
Se utilizan pernos y sujetadores de alta resistencia para ensamblar el diafragma a los cubos y bridas, lo que garantiza una conexión robusta y confiable capaz de soportar altos niveles de torque y velocidad de rotación.

Características clave
1. Rigidez torsional:
El acoplamiento de diafragma tipo MPJ proporciona una excelente rigidez torsional, lo que lo hace ideal para aplicaciones donde la transmisión precisa del par es fundamental.
2. Alojamiento por desalineación:
Este tipo de acoplamiento maneja eficazmente varios tipos de desalineación, incluido el desplazamiento angular, paralelo y axial, sin comprometer el rendimiento.
3. Bajo mantenimiento:
El diseño del acoplamiento de diafragma minimiza el desgaste, lo que reduce la necesidad de un mantenimiento frecuente y aumenta la vida útil general del acoplamiento.
4. Capacidad de alta velocidad:
La construcción robusta y la ingeniería de precisión del acoplamiento de diafragma tipo MPJ lo hacen adecuado para aplicaciones de alta velocidad, garantizando un funcionamiento estable y confiable.
5. Resistencia a la corrosión:
Los materiales utilizados en la construcción del acoplamiento, como el acero inoxidable para diafragmas, proporcionan una excelente resistencia a la corrosión, lo que lo hace adecuado para su uso en entornos hostiles.

Aplicaciones

El acoplamiento de diafragma tipo MPJ con eje intermedio se utiliza en diversas industrias y aplicaciones, entre ellas:

• Generación de energía: Conexión de turbinas y generadores.
• Ingeniería Marina: Sistemas de propulsión en barcos y submarinos.
• Aeroespacial: Transmisión de energía en sistemas de aeronaves.
• Maquinaria industrial: Compresores, bombas y ventiladores de alta velocidad.
• Petróleo y gas: Plataformas de perforación y equipos de procesamiento.

Instalación y mantenimiento

Comprobación de alineación:
Antes de la instalación, es fundamental asegurarse de que los ejes estén lo más alineados posible para minimizar la tensión en los componentes de acoplamiento.
Apretamiento del par:
Es necesario apretar adecuadamente los pernos para mantener la integridad del conjunto de acoplamiento. Siga las especificaciones del fabricante para la configuración de torque.
Inspecții regulare:
Se deben realizar inspecciones periódicas para verificar si hay signos de desgaste o daños en los diafragmas y otros componentes. Reemplace cualquier pieza desgastada según sea necesario.
Lubricación:
Generalmente, el acoplamiento de diafragma tipo MPJ no requiere lubricación, lo que simplifica las rutinas de mantenimiento.

Conclusión
El acoplamiento de diafragma tipo MPJ con eje intermedio es una solución versátil y confiable para conexiones de ejes de larga distancia en aplicaciones de alto rendimiento. Su capacidad para manejar desalineaciones, combinada con su rigidez torsional y bajos requisitos de mantenimiento, lo convierte en una excelente opción para una amplia gama de aplicaciones industriales y de ingeniería.
