El acoplamiento de diafragma elástico de tipo SM conecta un acoplamiento de diafragma elástico de tipo doble y es un tipo de acoplamiento flexible que se utiliza para conectar dos ejes, generalmente para transmitir torque y al mismo tiempo permitir un grado de desalineación. Este acoplamiento en particular presenta un diseño de diafragma doble flexible, que proporciona mayor flexibilidad y rigidez torsional, lo que lo hace adecuado para aplicaciones con requisitos de torque medio a alto y niveles moderados de desalineación.

El enlace tipo SM conecta un acoplamiento de diafragma elástico de tipo doble y es un dispositivo que se utiliza para conectar dos ejes giratorios. Puede transmitir fuerza de torsión y compensar cierta desviación entre los ejes. Este tipo de acoplamiento suele consistir en láminas de película elástica en ambos lados y piezas de conexión en el medio, que se pueden encontrar en la mayoría de maquinaria y equipos industriales. Los acoplamientos de diafragma elástico dual pueden reducir la vibración y el impacto al tiempo que proporcionan buena rigidez torsional y precisión de posición. Son adecuados para muchas aplicaciones industriales como la conexión de equipos como bombas, ventiladores, compresores, etc.

Contáctenos

Descargar PDF

ANTERIOR: Acoplamiento de resorte tipo serpiente / Acoplamiento de rejilla tipo SC (Q/YS 23006X-2018)
SIGUIENTE: Conexión de llave tipo DMB, acoplamiento de diafragma elástico tipo único (Q/YP 22004X-2018)

Parámetros del producto

Enviar mensaje

PARÁMETROS TÉCNICOS

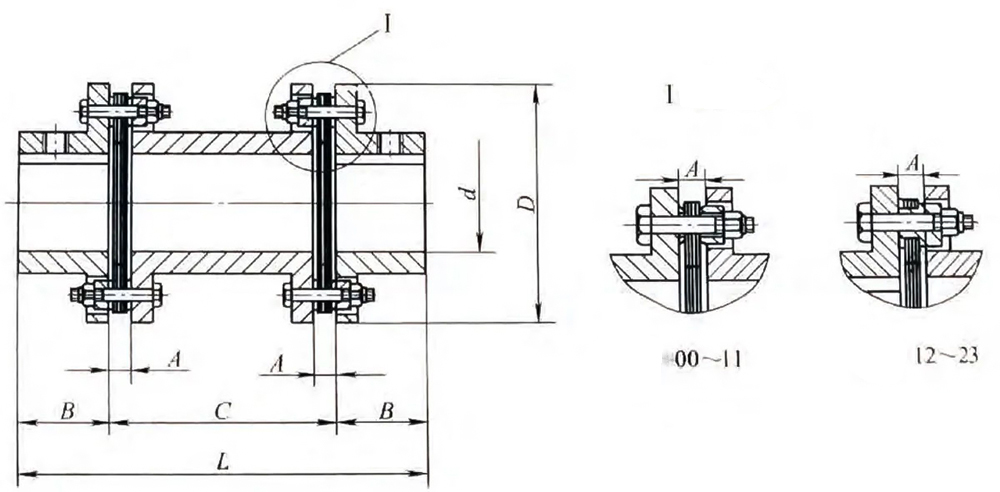

Parámetros básicos y dimensiones principales del acoplamiento de diafragma elástico de doble tipo unido tipo SM

Tipo	Par nominal N·M	Velocidad permitida [n]/r.min⁻¹	Dimensiones /mm						Compensación permitida			Masa /kg
Tipo	Par nominal N·M	Velocidad permitida [n]/r.min⁻¹	d _max	D	A	B	L	C	Axel /mm	Ángulo	Radial /mm	Masa /kg
00	9.8	20000	20	57	4.9	20	100	60	±1.6	2°	0.5	0.23
01	33	20000	22	68	6.1	26	141	89	±1.6	2°	0.5	1.2
02	90	20000	32	81	6.6	28	141	89	±1.6	2°	0.5	1.9
03	173	18000	35	93	8.4	29	160	102	±2.4	2°	0.6	2.9
04	245	15000	42	104	11.2	34	195	127	±2,8	2°	0.7	4.7
05	420	13000	50	126	11.7	42	211	127	±3.2	1°30′	0.7	7.1
06	772	12000	60	143	11.7	48	223	127	±3.6	1°30′	0.8	10.8
07	1270	10000	75	168	16.8	58	243	127	±4.0	1°30′	0.8	16.3
08	2080	10000	82	194	17.0	64	268	140	±4.4	1°30′	0.9	24.7
09	3328	9000	95	214	21.6	77	306	152	±4,8	1°30′	0.9	32.5
10	4900	8000	108	246	23.9	89	356	178	±5.2	1°30′	1.0	50
11	6368	6300	118	276	27.2	102	382	178	±5.6	1°30′	1.2	75
12	8900	6300	110	276	17.5	128	454	198	±3.6	1°	1.2	72.2
13	15280	5000	135	308	19	160	550	230	±4.0	1°	1.2	120
14	25410	4700	155	346	21.5	180	574	210	±4.0	1°	1.2	175
15	37130	4300	165	375	24	198	644	248	±4.0	1°	1.3	234
16	47120	3900	180	410	29.5	214	708	280	±4.4	1°	1.3	396
17	57000	3500	190	445	29.5	225	770	320	±4.4	1°	1.4	369
18	63186	3500	205	470	31	248	846	350	±4,8	1°	1.5	448
19	82590	3200	230	512	32	278	936	380	±4,8	1°	1.6	596
20	102100	2800	255	556	32.5	305	1002	390	±5.2	1°	1.8	763
21	126070	2450	265	588	34	318	1036	400	±5.4	1°	1.8	919
22	146350	2150	275	630	34.5	352	1064	400	±5.6	1°	2	1068
23	173830	2000	290	655	35.5	348	1116	420	±6.0	1°	2	1235
24	200000	1400	305	680	44	350	1160	460	±7.0	30′	2	1350
26	315000	1200	365	785	50	350	1220	520	±8.4	30′	2	1650
27	400000	1150	380	830	50	380	1360	580	±9.0	30′	2	1950
28	500000	1100	400	875	50	400	1400	600	±9,6	30′	2.5	2200
29	630000	1000	425	935	60	400	1480	680	±10.0	20′	2.5	2300
30	800000	930	440	1030	60	440	1580	700	±10,4	20′	2.5	2600
31	1000000	880	460	1080	66	440	1620	700	±11.0	20′	2.5	3500
32	1250000	820	500	1160	70	520	1780	740	±11,6	20′	2.5	4800
33	1600000	740	560	1290	82	570	1920	780	±12,4	20′	3	6100
34	2000000	680	600	1410	92	570	1940	800	±13.0	20′	3	7600
35	2500000	620	650	1530	105	630	2000	800	±13,6	20′	3	8600
36	3020000	570	710	1670	115	710	2340	880	±14,4	20′	3	11000
37	4050000	520	780	1830	125	800	2540	940	±15.0	20′	3	14700
38	5300000	480	860	2000	130	800	2540	940	±15.0	20′	3	21000
39	6600000	430	945	2200	140	960	3020	1100	±16,6	20′	3	26700
40	8100000	400	1030	2400	140	960	3020	1100	±16,4	20′	3	32000
