Acoplamiento de engranaje de tambor GCL con rueda de freno (Q/YG 13011X-2018)

Name: Acoplamiento de engranaje de tambor GCL con rueda de freno (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

El acoplamiento de engranajes de tambor GCL con rueda de freno es una solución innovadora diseñada para satisfacer los exigentes requisitos de la maquinaria industrial pesada. Este sistema de acoplamiento integra perfectamente la eficiencia de un acoplamiento de engranajes con la funcionalidad crucial de una rueda de freno, ofreciendo una solución integral para la transmisión de potencia y un control preciso del movimiento de rotación.

A continuación se muestra una descripción general de las características y beneficios clave del acoplamiento de engranajes de tambor GCL con rueda de freno:

Acoplamiento de engranajes de alto rendimiento: Fabricado con materiales de primera calidad, como acero aleado, el componente de acoplamiento de engranajes garantiza una eficiencia óptima de transmisión de potencia. Su diseño flexible se adapta a la desalineación del eje, lo que reduce la tensión en los equipos conectados y mejora la confiabilidad operativa general.
Rueda de freno integrada: La adición de una rueda de freno proporciona un control preciso sobre el movimiento de rotación, lo que permite una desaceleración rápida o la parada completa de la maquinaria según sea necesario para requisitos operativos o de seguridad. Este sistema de frenado integrado mejora la versatilidad y seguridad del acoplamiento para una amplia gama de aplicaciones industriales.
Construcción robusta: Construido para soportar entornos industriales hostiles, el acoplamiento de engranajes de tambor GCL con rueda de freno cuenta con una construcción resistente que garantiza durabilidad y longevidad. Puede operar eficazmente en condiciones extremas, ofreciendo un rendimiento constante incluso en escenarios operativos desafiantes.
Versatilidad y Adaptabilidad: Este sistema de acoplamiento es adecuado para diversas aplicaciones industriales, incluidos sistemas transportadores, trituradoras, mezcladoras y otra maquinaria pesada que requiere tanto transmisión de potencia como capacidades de frenado precisas. Su diseño adaptable permite la personalización para cumplir con requisitos específicos de torque, tamaño y operación.
Facilidad de instalación y mantenimiento: Diseñado para una instalación y mantenimiento sin complicaciones, el acoplamiento de engranajes del tambor GCL con rueda de freno minimiza el tiempo de inactividad y reduce los costos operativos generales. Los procedimientos rutinarios de inspección y lubricación garantizan un rendimiento óptimo y prolongan la vida útil del sistema de acoplamiento.
Cumplimiento de los estándares de la industria: El acoplamiento de engranajes del tambor GCL con rueda de freno cumple con estrictos estándares de la industria y se somete a rigurosas medidas de control de calidad para garantizar la confiabilidad y la consistencia del rendimiento. Cumple o supera los requisitos de las regulaciones y estándares industriales, brindando a los usuarios confianza en su desempeño y seguridad.

En resumen, el acoplamiento de engranajes de tambor GCL con rueda de freno se erige como un pináculo de excelencia en ingeniería, ofreciendo una solución integral para la transmisión de potencia industrial y un control de movimiento preciso. Con su combinación de eficiencia, durabilidad, versatilidad y características de seguridad, este sistema de acoplamiento es una opción confiable para una amplia gama de aplicaciones industriales de servicio pesado.

Contáctenos

Descargar PDF

ANTERIOR: Acoplamiento de engranaje de tambor GCP con disco de freno (Q/YG 13012X-2018)
SIGUIENTE: Acoplamiento de engranaje de tambor GC (Q/YG 13010X-2018)

Parámetros del producto

Enviar mensaje

PARÁMETROS TÉCNICOS

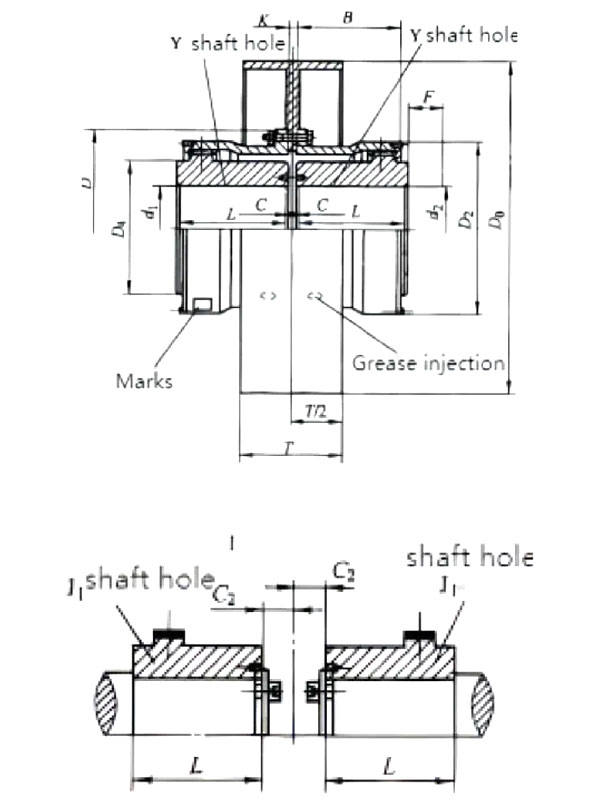

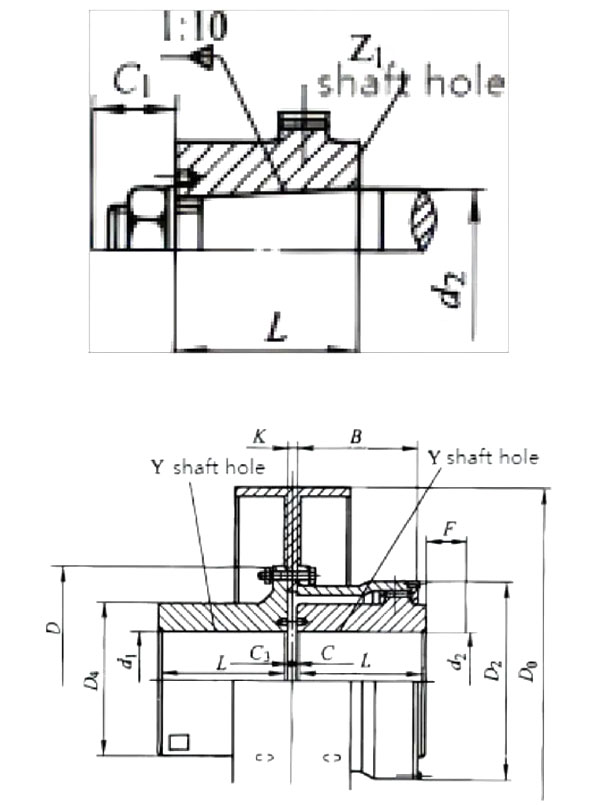

Acoplamiento de engranaje de tambor tipo GCL-I con rueda de freno	Acoplamiento de engranaje de tambor tipo GCL-Il con rueda de freno

Parámetros básicos y dimensiones principales del acoplamiento de engranajes de tambor tipo GCL con rueda de freno

Tipo	Nomal torque Tn/KN	Allowable velocidad [n]/r.min⁻¹	Orificio del eje diámetro d ₁ ,d ₂ ,d _z	Orificio del eje longitud L		D₀	D	D₂	D₄	B	F	C	C₁	C₂	C₃	Masa /kg	Momento de inercia /kg·m²	Grasa /kg
				Y	J₁,Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100.110,120,125	212	167							8	51	32
			130.140,150	252	202								56
			160.170.180	302	242								66
GCL12	90000	1700	120.125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130.140,150	252	202								56	32
			160.170.180	302	242								66
			190.200	352	282								76
GCL13	125000	1700	140.150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160.170.180	302	242								66	32
			190.200,220	352	282								76
GCL14	180000	1500	160.170.180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190.200,220	352	282								78
			240.250.260	410	330								—	10
