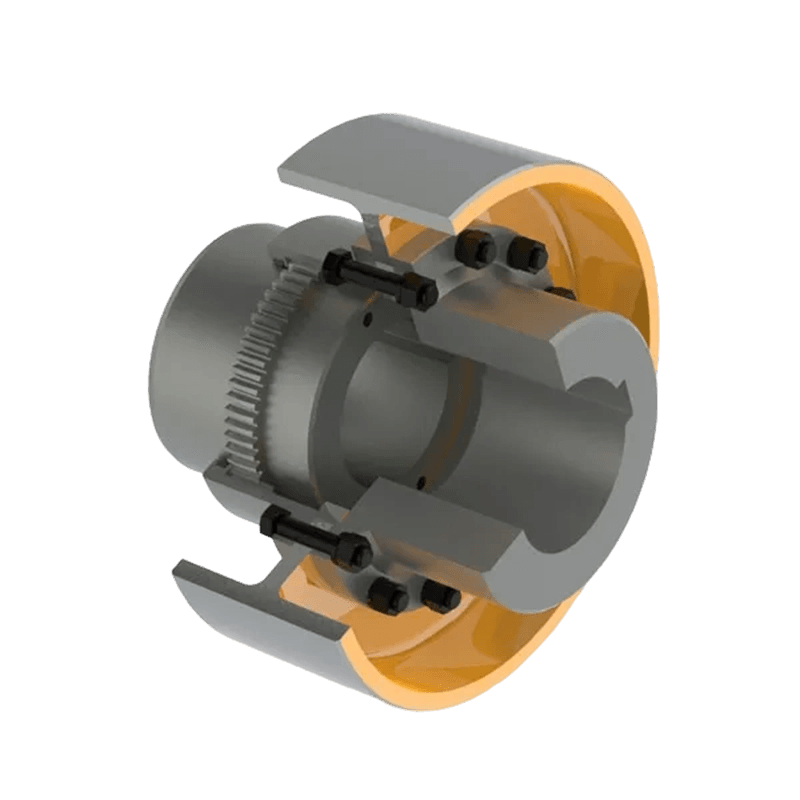

Acoplamiento de engranaje de tambor GBL con rueda de freno (Q/YG 11004X-2018)

Name: Acoplamiento de engranaje de tambor GBL con rueda de freno (Q/YG 11004X-2018)
Rating: 5 (99 reviews)

El acoplamiento de engranajes de tambor GBL con rueda de freno es un componente mecánico especializado diseñado para proporcionar no solo una transmisión de torque eficiente entre ejes giratorios sino también capacidades de frenado, agregando una capa adicional de seguridad y control a la maquinaria industrial. Este acoplamiento combina la confiabilidad y robustez de un acoplamiento de engranaje de tambor tradicional con la funcionalidad de una rueda de freno, lo que lo convierte en un activo invaluable en diversas aplicaciones industriales donde el control preciso y la seguridad son primordiales. El acoplamiento de engranaje de tambor GBL con rueda de freno es un componente mecánico especializado diseñado para proporcionar no solo una transmisión de torque eficiente entre ejes giratorios sino también capacidades de frenado añadiendo una capa extra de seguridad y control a la maquinaria industrial. Este acoplamiento combina la confiabilidad y robustez de un acoplamiento de engranaje de tambor tradicional con la funcionalidad de una rueda de freno, lo que lo convierte en un activo invaluable en diversas aplicaciones industriales donde el control preciso y la seguridad son primordiales.

En esencia, el acoplamiento GBL presenta un diseño duradero en forma de tambor con dientes de engranaje internos que se engranan entre sí para transmitir torque entre ejes conectados. Este diseño garantiza una alta capacidad de torque y permite que el acoplamiento se adapte a desalineaciones angulares, paralelas y axiales, minimizando así la tensión en los equipos conectados y extendiendo su vida útil operativa.

La integración de una rueda de freno en el acoplamiento añade un nivel adicional de funcionalidad, permitiendo una desaceleración controlada o la parada de los ejes giratorios cuando sea necesario. Esta característica es particularmente beneficiosa en aplicaciones donde se requiere un control de velocidad preciso o un frenado de emergencia para garantizar la seguridad y evitar daños a la maquinaria o al personal.

Construido con materiales de alta calidad, como acero o acero aleado, el acoplamiento de engranaje de tambor GBL con rueda de freno ofrece una durabilidad excepcional, resistencia a la corrosión y la capacidad de soportar operaciones pesadas en entornos industriales exigentes. Su construcción robusta le permite manejar cargas de torque sustanciales de manera eficiente, lo que lo hace adecuado para una amplia gama de aplicaciones en diversas industrias.

La instalación y el mantenimiento del acoplamiento GBL son sencillos gracias a su diseño modular y su construcción fácil de usar. El acoplamiento se puede integrar fácilmente en sistemas existentes y está diseñado para un tiempo de inactividad mínimo durante la inspección, reparación o reemplazo, optimizando así la productividad de las operaciones industriales.

En resumen, el acoplamiento de engranajes de tambor GBL con rueda de freno es una solución versátil y confiable para la transmisión de potencia mecánica y los requisitos de frenado en entornos industriales. Con su diseño robusto, construcción duradera y funcionalidad avanzada, ofrece mayor seguridad, control y eficiencia, lo que lo convierte en un componente indispensable en la maquinaria industrial moderna.

Contáctenos

Descargar PDF

ANTERIOR: Acoplamiento de engranaje de tambor GBLZ con rueda de freno (Q/YG 11005X-2018)
SIGUIENTE: Acoplamiento de engranaje de tambor de extensión del eje del motor GBD (Q/YG 11003X-2018)

Parámetros del producto

Enviar mensaje

PARÁMETROS TÉCNICOS

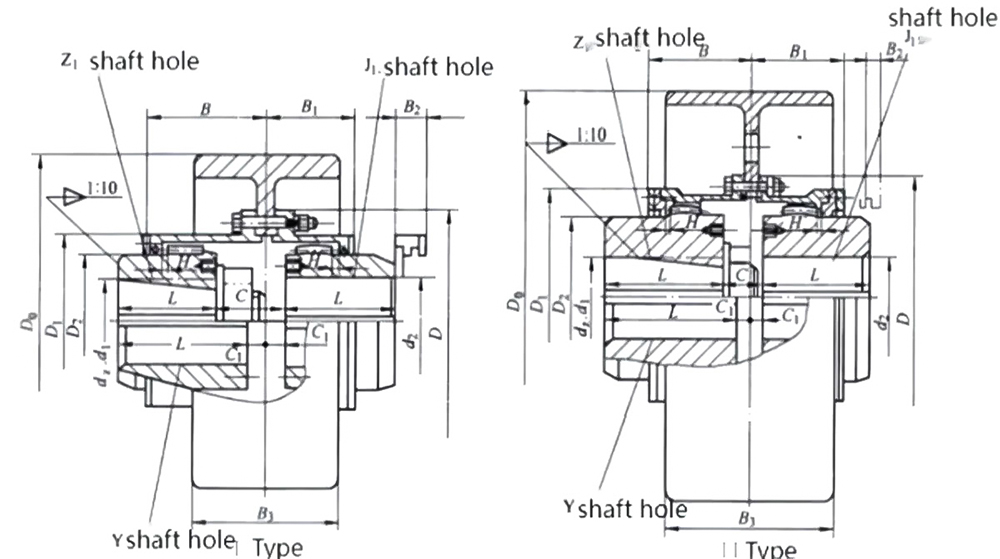

Parámetros básicos y dimensiones principales del acoplamiento de engranajes de tambor tipo GBL con rueda de freno

Tipo	Par nominal Tn/KN·m	Velocidad permitida [n]/r.min⁻¹	Orificio del eje diámetro	Eje agujero longitud L		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	Momento de inercia /kg·m²	Cantidad de grasa /mL	Masa /kg
			d ₁ ,d ₂ ,d _z	Y	J₁,Z₁
			mm
GBL1	0.63	4000	20,22,24	52	38	160	103	71	50	22	8	2	56	42	38	68	0.07	51	7
			25,28	62	44					26							0.071		7.3
			30,32,35	82	60					30							0.07		8
GBL2	1.00	4000	25,28	62	44	160	115	83	60	26	8	2	68	48	42	68	0.079	70	9
			30,32,35,38	82	60					30							0.08		9.7
			40,42,45	112	84					36							0.083		11
GBL3	1.6	3800	28	62	44	200	127	95	75	26	8	2	70	49	42	85	0.181	107	14.6
			30,32,35,38	82	60					30							0.184		15.2
			40,42,45,48,50,55,56	112	84					36							0.187		17
GBL4	2.8	3800	38	82	60	200	149	116	90	30	8	2	74	53	42	85	0.225	137	18.6
			40,42,45,48,50,55,56	112	84					36							0.237		21.4
			60,63,65	142	107					43							0.246		23.8
GBL5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	0.568	201	31.8
			60,63,65,70,71,75	142	107					45							0.609		34.4
GBL6	6.3	3000	45,48,50,55,56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	0.714	238	37.2
			60,63,65,70,71,75	142	107					45							0.754		38.5
			80,85,90	172	132					50							0.795		47.6
GBL7	8.0	2400	50,55,56	112	84	315 （300）	204	170	140	38	10	2.5	93	64	42	132	1.17	298	48.8
			60,63,65,70,71,75	142	107					45							1.234		55.2
			80,85,90,95	172	132					50							1.299		61.8
			100	212	167					55							1.388		71.1
GBL8	11.2	1900	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	3.747	465	80.7
			60,63,65,70,71,75	142	107					47							3.841		90
			80,85,90,95	172	132					52							3.939		96.5
			100.110	212	167					57							4.072		108
GBL9	18	1500	60,63,65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	9.427	561	128
			80,85,90,95	172	132					53							9.605		138
			100.110,120,125	212	167					58							9.847		151
			130	252	202					63							10.109		167
GBL10	25	1200	65,70,71,75	142	107	630 （600）	287	239	200	50	15	3.5	120	90	47	265	28.238	734	176
			80,85,90,95	172	132					55							28.509		190
			100.110,120,125	212	167					60							28.779		209
			130.140.150	252	202					65							29.248		237
GBL11	36.1	1050	70,71,75	142	107	710 (700)	325	276	235	51	16	3.5	134	94	47	298	44.309	956	257
			80,85,90,95	172	132					56							44.825		275
			100.110,120,125	212	167					61							45.53		300
			130.140.150	252	202					66							46.235		326
			160.170	302	242					76							47.08		357
GBL12	56	1050	75	142	107	710 (700)	362	313	270	52	17	4	164	104	49	298	47.88	1320	306
			80,85,90,95	172	132					57							48.29		317
			100.110,120,125	212	167					62							49.52		351
			130.140.150	252	202					67							50.25		384
			160.170,180	302	242					77							52.22		425
			190.200	352	282					87							53.69		464
GBL13	80	950	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	82.7	1600	490
			160.170,180	302	242					78							84.7		544
			190.200,220	352	282					88							86.67		596
GBL14	125	950	170.180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	99.1	3500	670
			190.200,220	352	282					90							102.2		736
			240.250	410	330					100							105.9		850

Nota 1: El diámetro máximo del orificio del eje cónico es de 220 mm.

Nota 2: B ₂ es el tamaño necesario para reemplazar el sello.
