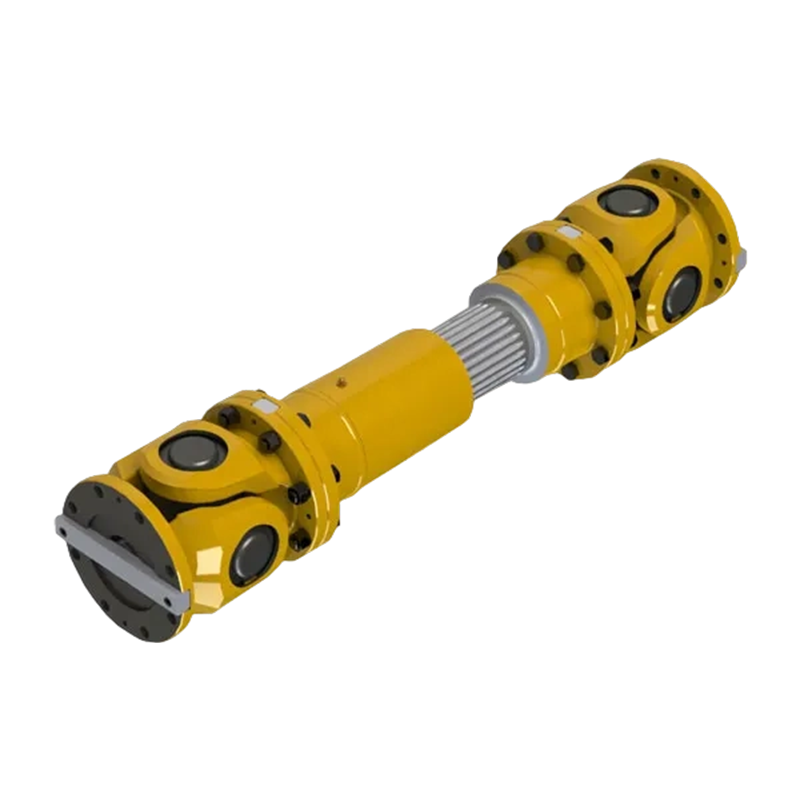

Acoplamiento universal con brida de expansión estándar de gran tamaño SWC-BF

Name: Acoplamiento universal con brida de expansión estándar de gran tamaño SWC-BF
Rating: 5 (99 reviews)

El acoplamiento universal de brida de expansión estándar de gran tamaño SWC-BF representa un pináculo en excelencia en ingeniería, proporcionando una solución sólida para aplicaciones que exigen transmisión de par a gran escala con el beneficio adicional de la capacidad de expansión. Diseñado con precisión y cumplimiento de los estándares de la industria, este acoplamiento está diseñado para sobresalir en diversos entornos industriales donde la confiabilidad, la flexibilidad y la transmisión de energía eficiente son primordiales.

Características clave:

Diseño de brida de expansión: El acoplamiento SWC-BF presenta un diseño de brida de expansión, lo que permite una mayor flexibilidad y capacidad de expansión axial. Esto lo hace particularmente adecuado para aplicaciones donde se considera la expansión o contracción térmica.
Capacidad de gran tamaño: Construido para adaptarse a requisitos de servicio pesado, el acoplamiento cuenta con una gran capacidad de tamaño, lo que lo convierte en una opción ideal para maquinaria y sistemas industriales que operan en condiciones exigentes.
Cumplimiento estándar: Fabricado en estricto cumplimiento de los estándares de la industria, el acoplamiento SWC-BF garantiza la coherencia y compatibilidad con los sistemas existentes, facilitando una integración perfecta en diversas configuraciones industriales.
Ingeniería de precisión: El acoplamiento está fabricado con ingeniería de precisión, lo que garantiza una eficiencia óptima de transmisión de par y al mismo tiempo minimiza el desgaste y la tensión en los equipos conectados.
Versatilidad en Aplicaciones: El acoplamiento SWC-BF encuentra aplicaciones en una amplia gama de industrias, incluida la producción de acero, la minería, la energía y la ingeniería marina, donde su gran capacidad de tamaño y sus capacidades de expansión son invaluables.
Construcción duradera: Construido teniendo en cuenta la durabilidad, el acoplamiento está diseñado para soportar los rigores de las operaciones industriales pesadas, contribuyendo a una larga vida útil y requisitos mínimos de mantenimiento.
Compensación eficiente de desalineación angular: Con su diseño de junta universal, el acoplamiento SWC-BF se destaca por compensar desalineaciones angulares, reducir el riesgo de desgaste prematuro y mejorar la confiabilidad general del sistema.

Aplicaciones:
El acoplamiento universal de brida de expansión estándar de gran tamaño SWC-BF es ideal para aplicaciones en las siguientes industrias:

Producción de acero
Minero
Generación de energía
Ingeniería Marina
Maquinaria pesada

Conclusión:
El acoplamiento universal de brida de expansión estándar de gran tamaño SWC-BF es un testimonio de la ingeniería avanzada y proporciona una solución confiable y eficiente para la transmisión de torque a gran escala con la ventaja adicional de las capacidades de expansión. Su cumplimiento de los estándares de la industria, su diseño versátil y su durabilidad lo convierten en un componente indispensable en industrias donde la precisión y la confiabilidad no son negociables.

Contáctenos

Descargar PDF

ANTERIOR: Acoplamiento universal tipo brida de expansión estándar SWC-BF
SIGUIENTE: Acoplamiento universal para soldadura por expansión corta tipo SWC-DH

Parámetros del producto

Enviar mensaje

PARÁMETROS TÉCNICOS

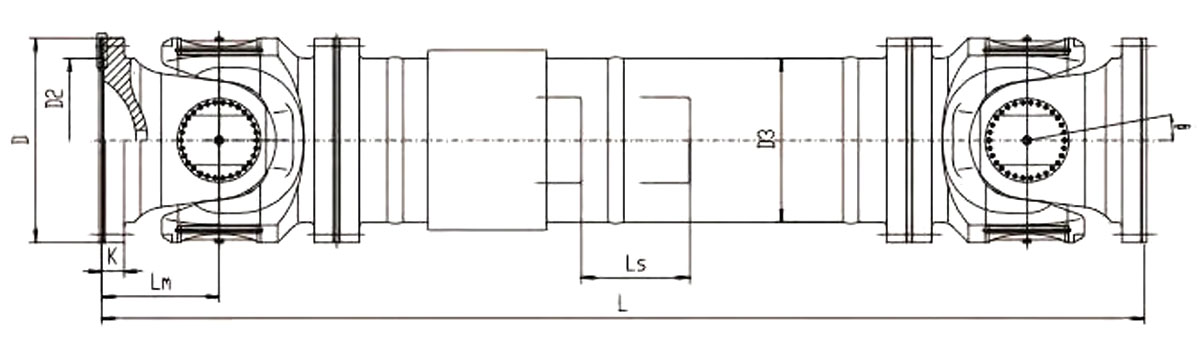

Brida de expansión estándar de gran tamaño tipo BF, acoplamiento universal, parámetros básicos y dimensiones principales

Tipo	Diámetro de rotación D/mm	Par nominal Tn/kN·m	Par de fatiga Tf/kN·m	Factor de vida útil del rodamiento K	Ángulo del eje β/(°)	Expansión contracción cantidad Ls/mm	Dimensión /mm
							Lmin			D₁ (jS11)	D₂ (H7)	D₃	L _m			n×φd	k
							β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620BF	620	1600	960	0,21×10 ⁶	5°	250	3100	3180	3220	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10 ⁶	10°
		1220	730	0,13×10 ⁶	15°
SWC680BF	680	2180	1310	0,51×10 ⁶	5°	250	3250	3350	3390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10 ⁶	10°
		1640	980	0,32×10 ⁶	15°
SWC740BF	740	2800	1680	1,18×10 ⁶	5°	250	3460	3580	3620	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10 ⁶	10°
		2100	1260	0,75×10 ⁶	15°
SWC780BF	780	3200	1920	1,73×10 ⁶	5°	250	3720	3860	3920	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10 ⁶	10°
		2500	1500	1.06×10 ⁶	15°
SWC840BF	840	3600	2160	3,63×10 ⁶	5°	250	3960	4040	4100	775	680	660	460	480	495	24×φ39	100
		3580	2150	3.11×10 ⁶	10°
		3100	1860	2.23×10 ⁶	15°
SWC920BF	920	5300	3200	9.02×10 ⁶	5°	300	4520	4620	4680	855	730	750	500	525	540	24×φ39	110
		4700	2820	8.12×10 ⁶	10°
		4050	2430	5,62×10 ⁶	15°
SWC1000BF	1000	6900	4140	18,2×10 ⁶	5°	300	5020	5100	5180	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3×10 ⁶	10°
		5200	3120	12,2×10 ⁶	15°
SWC1100BF	1100	9200	5520	46,0×10 ⁶	5°	300	5640	5720	5820	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10 ⁶	10°
		6900	4140	30,3×10 ⁶	15°
SWC1200BF	1200	12000	7200	110×10 ⁶	5°	300	6380	6440	6550	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10 ⁶	10°
		9000	5400	74×10 ⁶	15°
SWC1280BF	1280	14600	8760	212×10⁶	5°	350	7200	7280	7360	1190	1020	1000	725	745	765	20×φ52	160
		12700	7600	165×10 ⁶	10°
		11000	6600	138×10 ⁶	15°
SWC1320BF	1320	16000	9600	288×10 ⁶	5°	350	8000	8080	8150	1230	1040	1020	750	770	790	24×φ52	170
		13900	8340	224×10 ⁶	10°
		12000	7200	187×10 ⁶	15°
