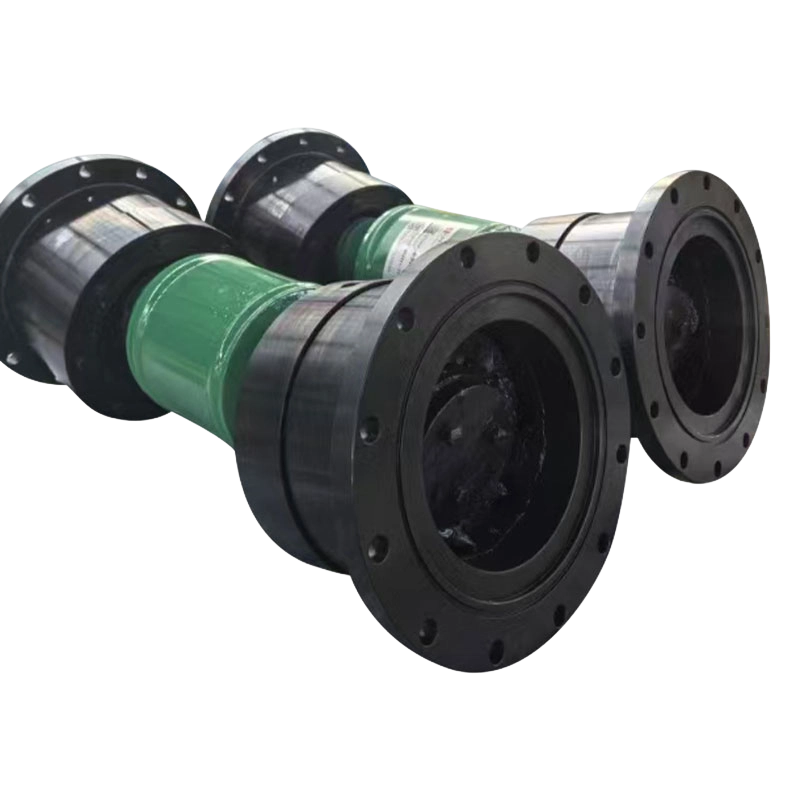

Acoplamiento universal de jaula de bolas tipo QWL

Características principales y análisis de aplicaciones del acoplamiento universal de jaula de bolas tipo QWL
El acoplamiento universal de jaula de bolas tipo QWL es un componente de transmisión de alta precisión. Su principal ventaja radica en garantizar la transmisión síncrona de dos ejes. Incluso cuando hay un ángulo axial o un ligero desplazamiento radial y axial entre los dos ejes, aún puede lograr una rotación a velocidad constante. Esta es también la característica clave que lo distingue de los acoplamientos universales de eje transversal ordinarios.

1. Parámetros técnicos básicos
Rango de torque nominal: 180–10000 N·m, que cumple con los requisitos de torque de escenarios de transmisión de servicio mediano y pesado.
Diámetro de rotación: 85–275 mm. El diámetro giratorio determina el límite del espacio de instalación del acoplamiento y es necesario que coincida con las dimensiones radiales de instalación del equipo durante la selección del modelo.
Ángulo máximo del eje: β≤14°–18°. El límite superior del ángulo del eje varía ligeramente entre las diferentes especificaciones de los acoplamientos QWL. En el uso real, el ángulo del eje debe controlarse dentro del rango nominal para evitar la reducción de la eficiencia de transmisión del par y el agravamiento del desgaste de los componentes.

2. Principio de transmisión síncrona

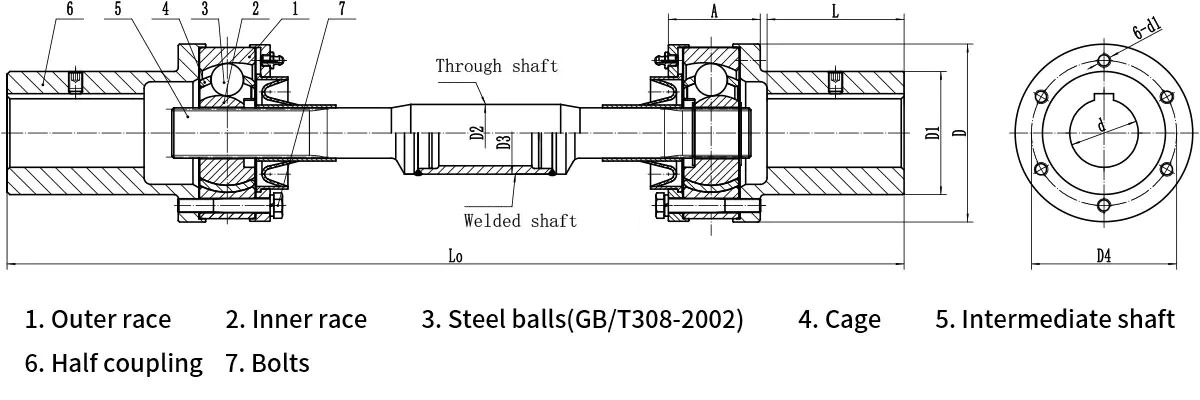

El núcleo de la estructura de la jaula de bolas es que las bolas de acero ruedan únicamente en las ventanas de la jaula de bolas, así como en las pistas de rodadura internas y externas. Los centros de las pistas de rodadura interior y exterior coinciden con el centro del acoplamiento. Esto garantiza que cuando hay un ángulo entre los ejes, la trayectoria de transmisión de las bolas de acero permanece simétrica en todo momento, logrando así la consistencia completa de las velocidades angulares del eje de entrada y del eje de salida y cumpliendo con los requisitos de la transmisión sincrónica.

3. Escenarios de aplicación

Por sus características de sincronismo, transmisión estable y resistencia al impacto, es ampliamente utilizado en equipos con altos requisitos de precisión de transmisión, entre ellos:

• Maquinaria metalúrgica (p. ej., transmisión por mesa de rodillos de laminadores)
• Equipos de minería pesada
• Líneas transportadoras de alta precisión
• Maquinaria de construcción (p. ej., mecanismo de giro de grúas)
• Sistema de accionamiento por husillo de máquinas herramienta CNC

4. Notas sobre la selección de modelos
Verifique el par transmitido real y reserve un factor de seguridad de 1,2–1,5 veces para evitar daños por sobrecarga.
Confirme el ángulo del eje entre los dos ejes, que no debe exceder el límite superior nominal del acoplamiento de esta especificación.
Haga coincidir el diámetro giratorio del espacio de instalación y tenga en cuenta la forma de conexión de los extremos del eje (como conexión de llave, conexión de manguito de expansión, etc.).
Si el entorno de trabajo contiene polvo o medios corrosivos, se debe seleccionar una estructura de sellado y protección correspondiente.
