Cómo medir la dureza de capas finas nitruradas: por qué los durómetros ultrasónicos UCI son el estándar de la industria

La nitruración es un proceso habitual de fortalecimiento de superficies en la fabricación de maquinaria, moldes de precisión y mecanizado de componentes. También se utiliza ampliamente en piezas de transmisión de potencia, como engranajes, ejes y acoplamientos de eje flexibles . El proceso forma una capa de nitruración delgada, densa y ultradura en la superficie de la pieza de trabajo, lo que mejora la resistencia al desgaste, la fatiga y la corrosión.

La capa nitrurada es fina y dura. El espesor típico es de sólo 0,1-0,5 mm y la dureza de la superficie puede superar los 1000 HV. Medir la dureza de una capa tan fina y controlar con precisión la calidad de la nitruración ha sido durante mucho tiempo un desafío fundamental en la industria del tratamiento térmico. Los equipos de prueba tradicionales son propensos a distorsionar los datos y pueden dañar las piezas de trabajo. Prueba de piezas nitruradas con un Probador de dureza ultrasónico UCI Por lo tanto, se ha convertido en la solución estándar. Se utiliza ampliamente para pruebas de dureza no destructivas de productos nitrurados terminados y para pruebas de dureza in situ en control de calidad.

I. Puntos débiles de las pruebas de dureza tradicionales para piezas nitruradas

1. Hendiduras demasiado profundas, que penetran la capa nitrurada y distorsionan los datos.

Los probadores convencionales Rockwell y Vickers de mesa aplican cargas elevadas y dejan muescas profundas. Perforan fácilmente la fina capa endurecida hasta el material base. La lectura es entonces una dureza mixta de la capa nitrurada y el sustrato, que no refleja la verdadera dureza de la superficie nitrurada. Esto conduce a errores de juicio en el proceso y resultados de inspección incorrectos, y no cumple con los estándares de inspección para piezas nitruradas de precisión.

2. Ensayos destructivos que no pueden proteger las piezas terminadas.

Las piezas nitruradas son en su mayoría productos mecanizados con estrictos requisitos de integridad y acabado superficial. Las pruebas de dureza tradicionales son semidestructivas o destructivas y dejan hendiduras visibles. Esto puede dañar la apariencia y el rendimiento de la pieza y de los componentes de precisión, como acoplamiento de engranajes Incluso se pueden desechar flancos de dientes, pasadores y muñones de eje. Como resultado, sólo es posible una inspección por muestreo. No se puede lograr una inspección del 100% de los lotes de productos terminados, lo que deja una brecha importante en el control de calidad.

3. Aplicabilidad limitada: las piezas complejas e irregulares no se pueden probar en el sitio

Los durómetros de mesa son voluminosos y requieren que se lleven muestras a un laboratorio. Moldes grandes, ejes largos y pesados. acoplamiento flexible metálico Los componentes no se pueden probar en su conjunto. Los probadores Leeb se ven fuertemente afectados por el espesor de la pieza de trabajo, la curvatura y la rugosidad de la superficie, por lo que sus datos fluctúan y la repetibilidad es deficiente. Es difícil probar de forma fiable los bordes y esquinas, las raíces de los dientes, los orificios interiores y las superficies curvas, por lo que estos métodos no pueden satisfacer las diversas necesidades de producción.

II. Ventajas principales de los probadores de dureza ultrasónicos para piezas nitruradas

1. Precisión de microindentación, específicamente adecuada para capas finas nitruradas

Los durómetros ultrasónicos funcionan según el principio UCI (Impedancia de contacto ultrasónica). La muesca es extremadamente pequeña y poco profunda, por lo que no penetra la capa endurecida. El probador captura la verdadera dureza de la superficie nitrurada y resuelve el problema de larga data de probar con precisión capas delgadas nitruradas.

El instrumento convierte entre escalas de dureza como HV y HRC. Las pruebas de punto fijo, capa por capa, también arrojan un gradiente de dureza desde la superficie hasta el sustrato. Esto muestra la profundidad de la caja nitrurada y la uniformidad de la nitruración, y brinda a las empresas datos precisos para optimizar el tratamiento térmico de nitruración y ajustar los procesos de producción.

2. Ensayos no destructivos de productos acabados nitrurados.

Este es un dispositivo de prueba no destructivo para microdaños. Después de las pruebas, la superficie casi no muestra marcas visibles y la estructura nitrurada terminada y la precisión no sufren daños. No es necesario cortar ni moler muestras de la pieza de trabajo. Moldes terminados, engranajes, piezas hidráulicas, piezas de eje y acoplamiento Los componentes pueden pasar directamente al ensamblaje después de la prueba. El método se adapta tanto al muestreo por lotes como a la inspección del 100% de los productos terminados, y reduce en gran medida las pérdidas de producción y los costos de inspección.

3. Portátil y eficiente, compatible con pruebas in situ

El instrumento tiene un cuerpo liviano y una sonda compacta y flexible, por lo que no está limitado por los requisitos de espacio de los equipos de mesa. Las pruebas se pueden realizar directamente en el taller de tratamiento térmico o en la estación de producción.

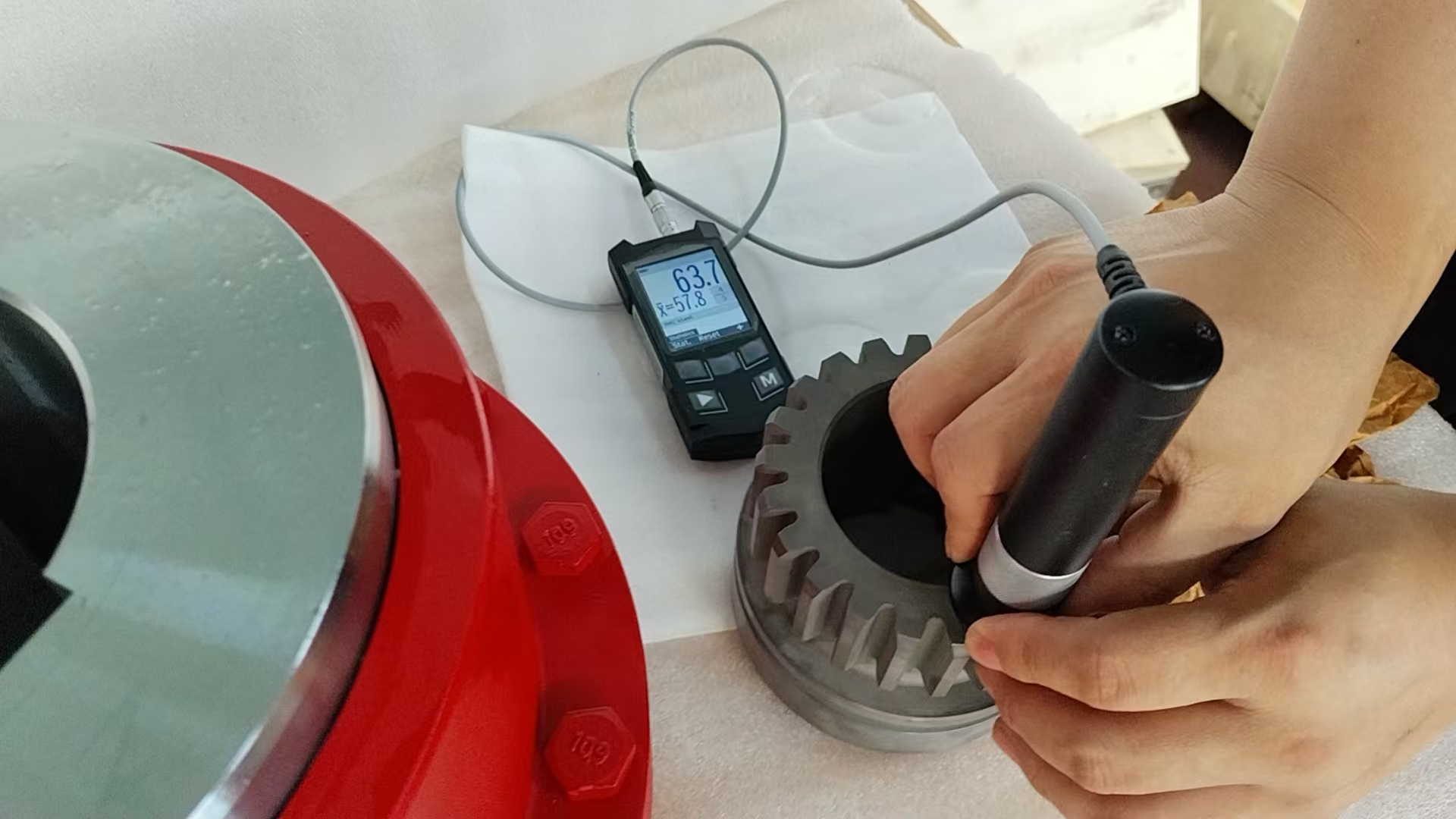

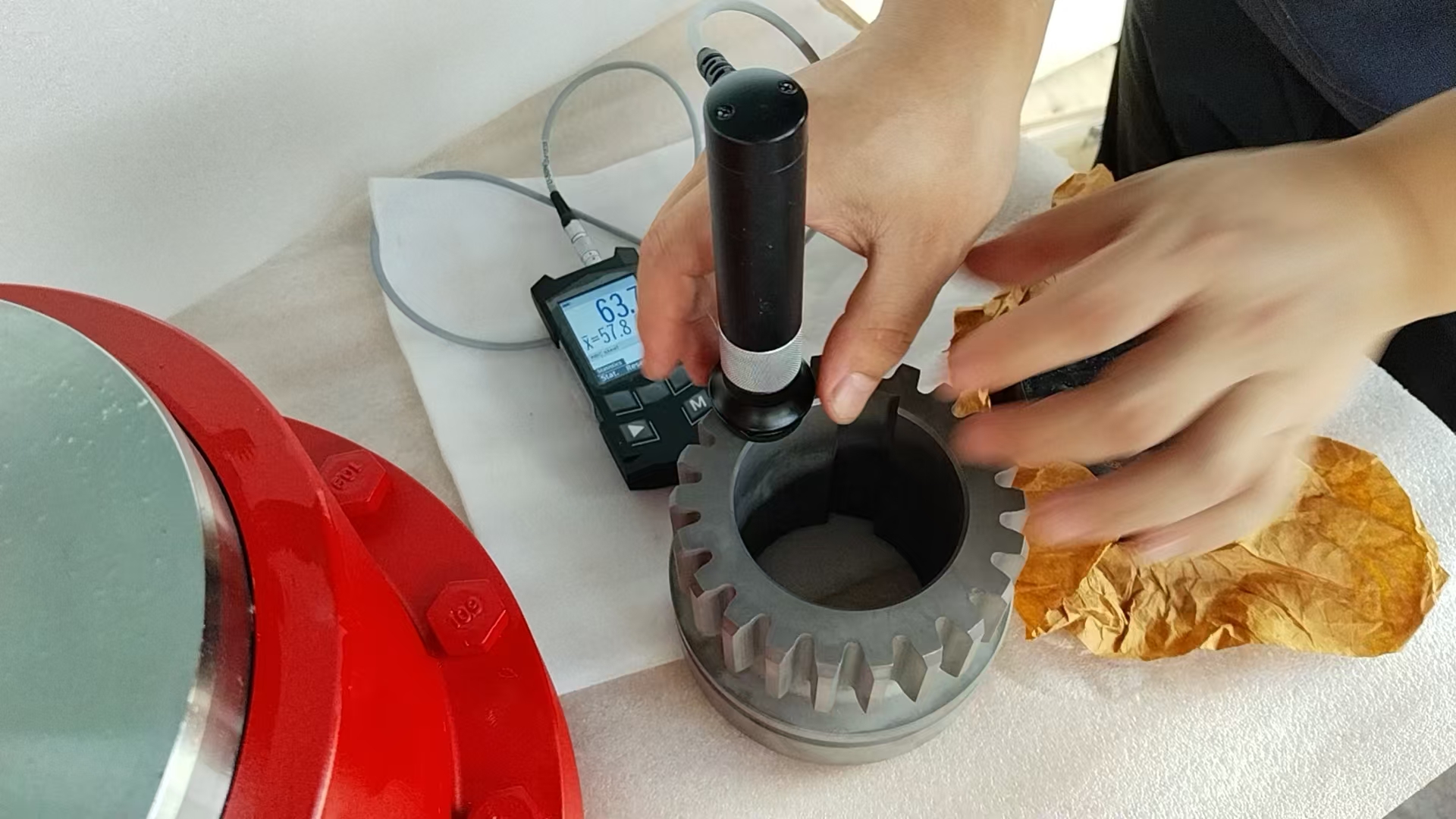

Llega a superficies curvas, superficies cónicas, orificios internos, raíces de dientes, bordes y esquinas, y otros lugares a los que los equipos convencionales no pueden acceder. Los ejemplos incluyen el Dientes internos y externos de acoplamientos de engranajes, bridas y cubos de semiacoplamiento. . Las piezas de trabajo grandes no necesitan desmontaje ni transporte, y no es necesario enviar las piezas a un laboratorio. Esto mejora enormemente la eficiencia de la inspección y se adapta al ritmo de la producción industrial por lotes.

4. Datos estables y repetibles para el control de calidad del tratamiento térmico por lotes

En comparación con los probadores Leeb, los probadores de dureza ultrasónicos se ven mínimamente afectados por la forma, el espesor, la condición de la superficie y la interferencia ambiental de la pieza de trabajo, por lo que sus datos son estables y repetibles. Pueden identificar con precisión productos no conformes, como aquellos con una dureza de nitruración insuficiente, nitruración desigual o capas endurecidas de calidad inferior. Esto ayuda a las empresas a crear un sistema de control de calidad refinado y estandarizado para el tratamiento térmico de nitruración y a estabilizar la calidad de los lotes.

III. Escenarios aplicables

El probador es ideal para piezas de moldes nitruradas, engranajes nitrurados de precisión, ejes de ventiladores, vástagos de pistones, piezas hidráulicas de precisión y componentes nitrurados para maquinaria de construcción. También se adapta a piezas clave de transmisión de servicio pesado, como las superficies de los dientes, pasadores, manguitos y estrías de acoplamientos dentados, acoplamientos de engranajes de tambor, acoplamientos de pasador elástico, acoplamientos de diafragma y acoplamientos universales .

Estas piezas sirven en industrias exigentes como Equipos metalúrgicos, maquinaria minera, equipos de elevación, equipos portuarios, estaciones de bombeo y nuevos equipos energéticos. . El probador cubre todo el flujo de trabajo de nitruración: inspección entrante, verificación del proceso e inspección final antes del envío.

IV. Resumen

Dada la estructura de capa delgada y alta dureza de las piezas nitruradas, los equipos de prueba de dureza tradicionales tienen muchas deficiencias: precisión insuficiente, daños a las piezas de trabajo, escenarios de uso limitados y baja eficiencia. El durómetro ultrasónico UCI es fundamentalmente adecuado por su principio de funcionamiento para la inspección de piezas nitruradas. Su microindentación de alta precisión, pruebas no destructivas, portabilidad y datos estables lo han convertido en el principal equipo de inspección de calidad en la industria del tratamiento térmico con nitruración.

Como fabricante profesional de acoplamientos de eje flexibles and metal elastic element flexible couplings , Tecnología de la industria pesada Zhongye (Zhenjiang) Co., Ltd. aplica este método a sus componentes de acoplamiento nitrurados. Cada pieza se prueba profesionalmente con un probador de dureza ultrasónico. Esto controla con precisión la dureza de la superficie y los parámetros de la capa endurecida, de modo que el rendimiento del producto y los parámetros del proceso cumplan plenamente con los requisitos técnicos de los dibujos. Durante todo el proceso protegemos la integridad de la superficie y la tasa de aprobación de los productos terminados. Ofrecemos acoplamientos de alta calidad y libres de daños, incluidos diseños personalizados no estándar, que siguen siendo confiables bajo cargas pesadas en aplicaciones metalúrgicas, mineras, de elevación y portuarias.
