Contenido
A acoplamiento de diafragma Es un dispositivo mecánico instalado entre dos extremos de eje dentro de un sistema de accionamiento industrial para transmitir un par de rotación y al mismo tiempo permitir un grado de desplazamiento angular, paralelo o axial entre ellos. En lugar de depender de inserciones de caucho o manguitos elastoméricos, el acoplamiento utiliza un disco metálico delgado y contorneado, denominado diafragma, que se flexiona ligeramente para adaptarse a la desalineación mientras el resto del conjunto mantiene una conexión rígida de metal con metal. Esto coloca al diseño dentro del grupo más amplio de acoplamientos flexibles no elásticos, donde la compensación se produce mediante el movimiento relativo o la holgura entre componentes rígidos en lugar de mediante la deformación elástica del material. Dentro de los sistemas de propulsión industrial de Ghana, incluidos los que se encuentran en minas, plantas de cemento y estaciones de bombeo, esta construcción respalda entrega de par constante bajo velocidades de rotación constantes y carga constante, condiciones que describen una gran parte de la maquinaria industrial en funcionamiento continuo.
Dado que el diafragma está hecho completamente de metal, no hay ningún componente de caucho sujeto a endurecimiento gradual o agrietamiento por la exposición al calor y al aceite con el tiempo. Esto le da al acoplamiento una rigidez torsional comparativamente alta, lo que significa que se produce muy poca torsión entre los lados impulsor y conducido durante la operación, una característica que es importante cuando se requiere una sincronización de rotación precisa entre los equipos conectados en sistemas de transmisión que operan en entornos industriales exigentes.

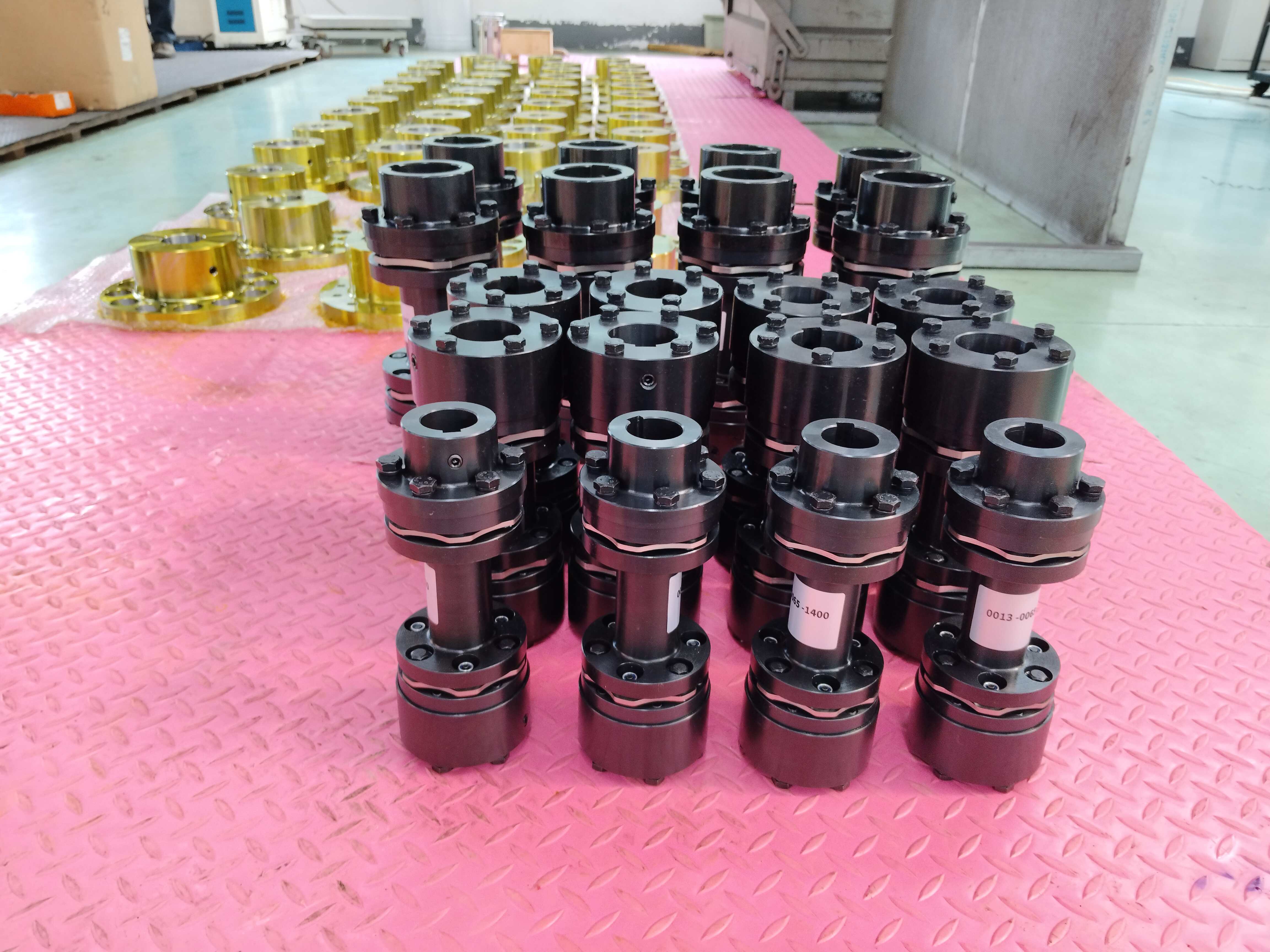

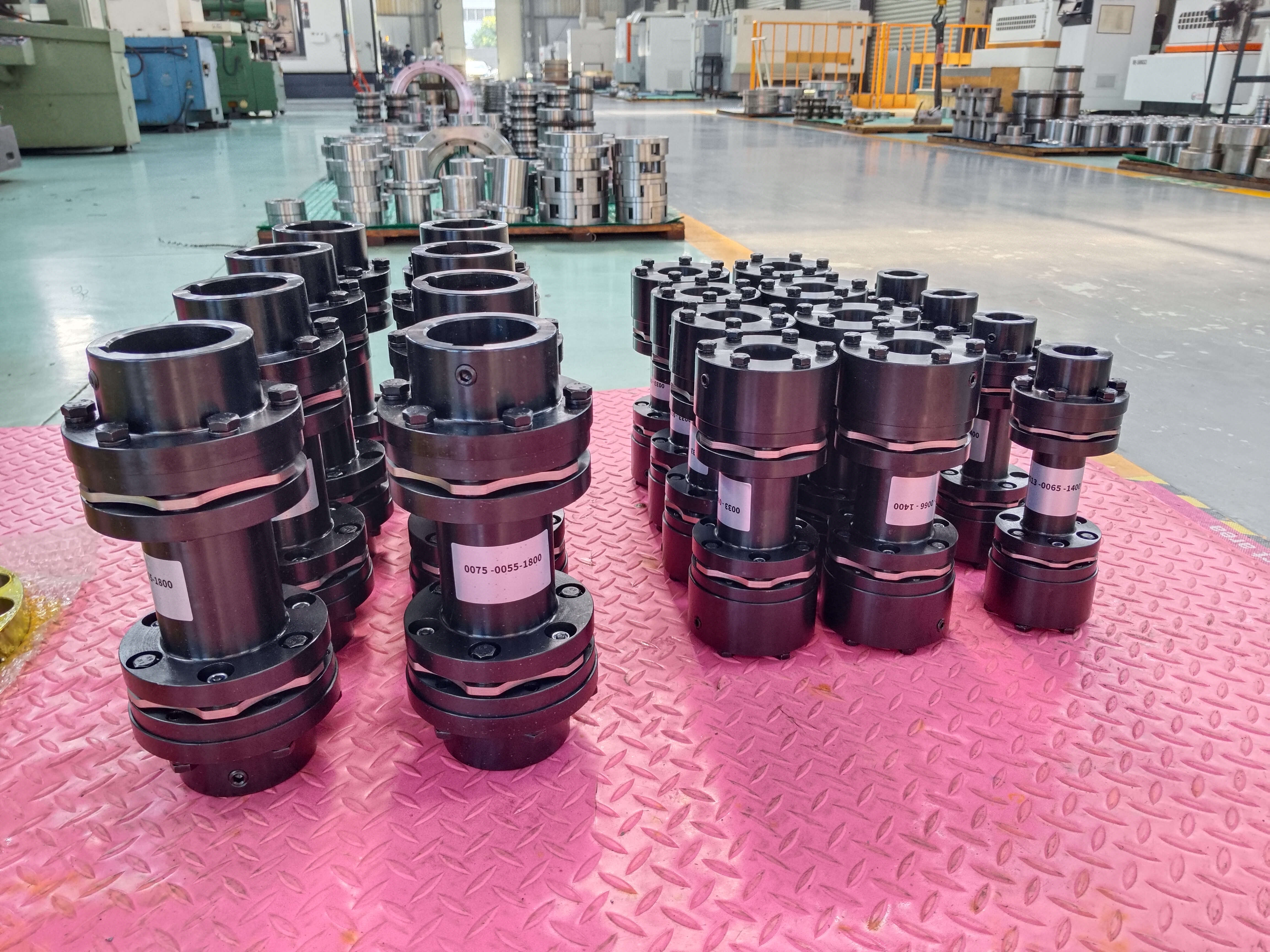

Entre las variantes de acoplamiento de diafragma utilizadas en sistemas de accionamiento industriales, el acoplamiento de diafragma tipo MPJ con eje intermedio, construido según la especificación Q/YP 21002X-2018, aborda una necesidad de ingeniería específica: transmitir torque a una distancia más larga entre dos equipos que no se pueden colocar juntos. En lugar de conectar dos conjuntos de diafragma directamente entre cubo y cubo, este diseño inserta un eje intermedio de alta resistencia entre dos unidades de diafragma, uno montado cerca del equipo impulsor y otro cerca del equipo impulsado. Esta disposición permite que el acoplamiento abarque un espacio de instalación considerable y al mismo tiempo corrige el desplazamiento diagonal, axial y paralelo que se desarrolla a lo largo de ese tramo debido a la variación de los cimientos o al crecimiento térmico del eje.
En comparación con los acoplamientos de resorte tipo serpiente, que utilizan un elemento de resorte de metal enrollado a través de dientes ranurados del cubo para transmitir torque y absorber algo de impacto, el diseño del diafragma MPJ se basa en un conjunto de diafragma totalmente metálico en lugar de un mecanismo de resorte y ranura. Esta diferencia estructural contribuye a una respuesta de torsión notablemente rígida y a un comportamiento de equilibrio dinámico favorable, ya que no hay ningún elemento de resorte suelto sujeto a desplazamiento bajo la fuerza centrífuga a velocidades de rotación más altas. El resultado es una transmisión de par estable incluso cuando aumenta la velocidad del eje, junto con una reducción de la tensión mecánica transferida a los rodamientos y soportes, y una menor tendencia a la vibración durante el funcionamiento continuo.
El eje intermedio funciona como un miembro de conexión rígido entre los dos conjuntos de diafragma, y su longitud se selecciona de acuerdo con la distancia física entre el equipo impulsor y el equipo impulsado dentro del sistema de transmisión. En aplicaciones tales como sistemas de accionamiento de transportadores en sitios de procesamiento de minerales o disposiciones de bombas donde el motor se encuentra a cierta distancia de la unidad impulsada debido a requisitos de diseño o espacio de seguridad, este eje permite que el par se desplace a través de ese espacio sin necesidad de que el motor y la bomba estén directamente adyacentes uno al otro. Debido a que el eje en sí está fabricado con acero de aleación de alta resistencia y dimensionado para resistir la flexión bajo carga de torsión, mantiene la rectitud en todo su tramo, lo que a su vez ayuda a que los conjuntos de diafragma en cada extremo realicen su función de compensación de desalineación según lo previsto en lugar de compensar un eje doblado o de tamaño insuficiente.
Durante un tramo de instalación prolongado, pequeñas variaciones en el asentamiento de la base, la expansión térmica del eje bajo la temperatura de funcionamiento o errores menores durante la alineación inicial pueden acumularse en desplazamientos que serían difíciles de absorber para un acoplamiento corto y directo. Cada uno de los conjuntos de diafragma colocados en cada extremo del eje intermedio se flexiona de forma independiente para corregir el tipo específico de desplazamiento que ocurre en su punto de conexión respectivo, ya sea que ese desplazamiento sea angular, axial o una combinación de ambos. Este enfoque de compensación distribuida es parte de la razón por la que el diseño se adapta a instalaciones de gran envergadura donde, de otro modo, un único punto de acoplamiento estaría sometido a una tensión de flexión excesiva.
Los discos de diafragma generalmente se producen a partir de acero inoxidable o acero de aleación tratado térmicamente, materiales seleccionados por su capacidad para flexionarse repetidamente durante muchos ciclos operativos sin desarrollar grietas por fatiga. La fabricación generalmente implica estampado de precisión o corte por láser para formar el perfil del diafragma, seguido de un proceso de tratamiento térmico controlado que establece las propiedades mecánicas necesarias para un rendimiento de flexión a largo plazo. Los componentes del cubo y el eje intermedio se mecanizan en acero al carbono o acero aleado y se perforan según el diámetro del eje con tolerancias estrictas, ya que incluso una pequeña inexactitud en el orificio puede introducir vibraciones una vez que el conjunto gira a la velocidad de funcionamiento dentro de un sistema de accionamiento industrial.
Las conexiones atornilladas entre el diafragma y los cubos contiguos se aprietan a valores especificados durante el montaje, ya que una carga desigual de los pernos puede distorsionar el perfil flexible del diafragma y acortar su vida útil.
En instalaciones expuestas a la humedad o al polvo en el aire, como aquellas cerca de equipos de trituración y cribado en operaciones de canteras, los recubrimientos resistentes a la corrosión o la construcción de acero inoxidable para las superficies expuestas del cubo ayudan a extender el intervalo entre inspecciones.
Debido a que el conjunto de diafragma transmite torsión a través de un contacto continuo de metal con metal en lugar de superficies deslizantes o engranadas, el juego permanece cercano a cero durante toda la vida útil del acoplamiento. La rigidez torsional es comparativamente alta, lo que significa que el acoplamiento gira muy poco bajo carga, lo que admite aplicaciones donde la sincronización de rotación entre ejes conectados debe permanecer constante, como los ejes de transmisión de generadores en centrales eléctricas o transmisiones de bombas dosificadoras de precisión. El rendimiento del equilibrio dinámico también tiende a ser favorable, ya que la construcción totalmente metálica evita las irregularidades en la distribución de masa que pueden ocurrir con diseños elastoméricos o basados en resortes a velocidades de rotación más altas.
| Característica | Acoplamiento de diafragma MPJ | Acoplamiento de resorte de serpiente |
|---|---|---|
| Elemento de transmisión de par | Diafragma de metal flexible. | Resorte en espiral dentro de cubos ranurados. |
| Rigidez torsional | Comparativamente alto | Moderado, con cierta flexibilidad. |
| Necesidad de mantenimiento | Bajo, no requiere lubricación | Lubricación periódica de la ranura del resorte. |
| Distancia de instalación adecuada | Larga distancia, con eje intermedio | Distancia entre ejes más corta |
El sector minero de Ghana, incluidas las operaciones de oro y manganeso, a menudo involucra disposiciones de transmisión de transportadores y trituradoras donde la ubicación del motor está dictada por el diseño estructural en lugar de la proximidad al equipo impulsado, lo que hace que los diseños de acoplamiento de eje intermedio sean prácticos para conectar estos componentes espaciados dentro de un sistema de transmisión más grande. Las instalaciones de fabricación de cemento aplican disposiciones de acoplamiento de largo alcance similares dentro de los trenes de transmisión del horno, donde la expansión térmica a lo largo de la longitud del eje durante los ciclos de cocción continuos requiere que los conjuntos de diafragma corrijan el desplazamiento que se desarrolla gradualmente durante la operación.
Las instalaciones de generación de energía, incluidas las plantas térmicas e hidroeléctricas, utilizan acoplamientos de diafragma con ejes intermedios para conectar turbinas a generadores ubicados a una distancia fija dentro del diseño de la central eléctrica. Las instalaciones de bombeo de irrigación y tratamiento de agua también aplican este tipo de acoplamiento donde la ubicación de la bomba y el motor está separada por requisitos estructurales o de acceso de mantenimiento, lo que permite que el torque se desplace a través del espacio mientras las secciones del diafragma manejan cualquier desalineación resultante en cada punto de conexión.
La selección comienza con la confirmación de los requisitos de par y velocidad de rotación del equipo conectado frente a la capacidad nominal del acoplamiento, junto con la medición del tramo de instalación real para que la longitud del eje intermedio pueda especificarse correctamente para el sistema de transmisión en cuestión. El diámetro del orificio del eje y las dimensiones del chavetero tanto en el lado impulsor como en el conducido deben coincidir con precisión con los cubos del acoplamiento, ya que una conexión mal ajustada puede introducir vibraciones independientemente de qué tan bien esté clasificado el conjunto del diafragma para la aplicación.
Durante la instalación, los técnicos suelen utilizar herramientas de alineación láser para establecer la posición inicial de ambos conjuntos de diafragma en relación con el equipo conectado antes de asegurar las conexiones atornilladas a los valores de torsión especificados por el fabricante.
Después de la instalación, se recomienda la inspección periódica de las secciones del diafragma para detectar grietas por fatiga, particularmente en entornos de trabajo continuo, como accionamientos de hornos o ejes de generadores donde el acoplamiento funciona durante períodos prolongados sin interrupción. Cuando la instalación está expuesta al polvo o la humedad, las protecciones alrededor de las secciones del diafragma y el eje intermedio ayudan a limitar la contaminación que, de otro modo, podría afectar el rendimiento del equilibrio con el tiempo dentro de los sistemas de accionamiento industriales de Ghana.
